產品描述：
10噸超純水設備
10噸超純水設備設計依據及處理水標準：
1. 設計依據
1.1原 水：市政自來水
1.2産水用途：生産用水
1.3産 水 量：≥10.0 m3/h
1.4出水水質：反滲透出水電導率≤10μs/cm；混床出水電導率≤1μs/cm
1.5系統配置：預處理+反滲透除鹽+混床
1.6運行方式：自動控制運行
1.7設計界線：從原水池出口至純水箱入口（詳見工藝流程圖）
1.8設備工藝參數滿足《工業用水軟化除鹽設計規范》（GBJ109-87）；
1.9設備安裝調試滿足《給水排水工程施工驗收規范》（GB1328-1995）。
1.10其他涉及的設計基礎條件將在技術討論中確定
2、超純水設備系統對外界要求：
2.1進 水 管：進水管接至原水池入口。
2.2供 電 纜：根據算出的容量，用戶將動力電分別送至操作控電控柜上。
2.3出 水 管：純水箱出口至純水用水點。（詳見工藝流程圖）。
2.4濃水處理：排至廢水池（用戶考慮）。
2.5系統水溫：常溫。
2.6地基要求：過濾器直徑大于1000mm地基要求加固

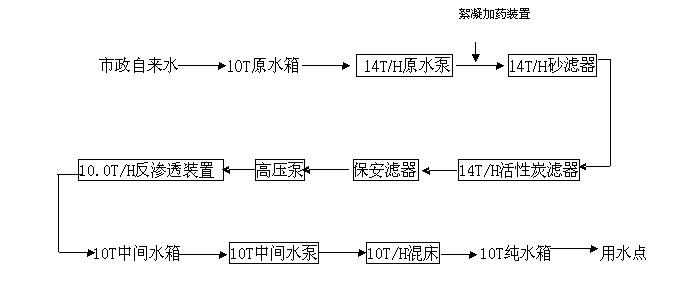

工藝流程示意圖
3、工藝流程說明
本工藝包括預處理部分、反滲透部分、混床部分。
1、預處理及反滲透部分組成和目的：爲反滲透裝置提供合格的進水。
A．反滲透系統進水要求：
1） 污染指數 SDI≤4
2） 余氯 <0.1 ppm
3） 濁度 <1NTU
4） 供水Fe3+ ≤0.01ppm
5） 供水水溫適宜范圍 10～30℃
6） 碳酸鈣飽和指數LSI 0
B．預處理就是通過絮凝、過濾、吸附等方法使反滲透進水達到以上要求，實現以下目的：
防止反滲透膜面結垢（包括CaCO3、CaSO4、SrSO4、CaF2、SiO2、鐵鋁氧化物等）；
防止膠體物質及懸浮固體微粒對反滲透膜的污堵；
防止有機物質的對反滲透膜的污堵和降解；
防止微生物對反滲透膜的污堵；
防止氧化性物質對反滲透膜的氧化破壞；
C．預處理系統的組成：
原水中含有多種雜質，如懸浮物、膠體、有機物和無機物。爲去除水中的懸浮物、膠體、有機物等，原水預處理部分設置機械濾器、活性炭濾器、保安濾器、絮凝劑加藥等裝置。
機械濾器、活性炭過濾器可有效去除水中的懸浮物、膠體、有機物等雜質，并吸附自來水中的腐殖質、色度、嗅味、余氯等，可降低水的濁度和污染指數，經其處理后的水潔凈，無異味，稱之爲清水。機械濾器內裝填石英砂，活性炭濾器內裝填優質活性炭。
2、原水預處理部分：
原水中含有多種雜質，如懸浮物、膠體、有機物和無機物。爲保證本系統中反滲透預除鹽部分的正常運轉，必須先去除水中的懸浮物、膠體、有機物等，使反滲透的進水達到要求，故本系統設置原水預處理部分。原水預處理部分包括機械濾器、活性炭濾器、保安濾器、絮凝劑加藥等裝置。
（1）絮凝加藥裝置：
在天然水中存在著一定量的膠體物質，它們的粒徑范圍是10-4—10-6mm。由于其本身的動力穩定性和帶電性，在水中是穩定的，直接過濾幾乎不起作用。爲了除去這些膠體，必須在原水進入多介質機械濾器前投加高分子絮凝劑ST或復合絮凝劑，高效絮凝劑ST（季胺型聚丙烯酰胺）在水中水解，可形成帶電荷的分子長鏈，并在長鏈兩端吸附膠體，從而形成大顆粒雜質利于濾除，以保證多介質機械濾器更有效去除水中的膠體。另外，在絮凝的過程中，部分有機物可被絮凝物吸附下來。
ST的投加量一般在0.4-1ppm左右。根據原水中的測試值調節加藥量。必要時可用投加堿式氯化鋁提高混凝效果。
（2）機械濾器：
反滲透設備對進水的濁度有較高的要求，特別是反滲透進水的污染指數SDI值要求小于4，濁度小于1NTU。多介質濾器中的濾料包括五種規格的石英砂，用于除去原水中的懸浮物及脫穩后的膠
（3）活性炭濾器
反滲透設備要求進水的余氯含量小于0.1mg/l，因此采用活性炭濾器脫除原水中的余氯，防止反滲透膜受到污染。
同時可以進一步吸附原水中的有機物。活性炭濾器內填精制耶殼型活性炭，用于吸附原水中的余氯、有機物、部分色素和有害物質，降低化學耗氧量COD。活性炭被廣泛應用于生活用水及食品工業、化工等工業用水的凈化，由于活性炭的比表面積很大，其表面又布滿了平均爲20—30埃的微孔，因此，活性炭具有很高的吸附能力。此外，活性炭的表面有大量的羥基和羧基等官能團，可以對各種性質的有機物質進行化學吸附，以及靜電引力作用，因此，活性炭還能去除水中腐殖酸、富維酸、木質磺酸等有機物質，還可去除象余氯一類對反滲透膜有害的物質，防止反滲透膜被氧化。通常能夠去除63%—86%膠體物質，50%左右的鐵，以及47—60%的有機物質。
活性炭脫出余氯的過程是一個簡單的氧化還原過程。此過程有可能使活性炭破碎，但破碎的活性炭并不影響脫出余氯的效果，因此活性炭脫出余氯的效果非常強。
（4）保安濾器：
保安濾器屬于微濾設備，在預處理系統中起保險作用，當機械濾器工作狀態不正常時把關，爲保證任何情況下都能夠提供合格的供水,防止水中及管道中的微粒進入水泵和反滲透系統，特設置保安濾器作爲最后的過濾裝置。當濾器進出囗壓差大于0.1Mpa時需更換濾芯（由于被過濾的介質直接進入到微孔濾膜的空隙中，因此很難通過酸堿清洗恢復通量）。濾器結構能滿足快速更換濾芯的要求。
